GB/T3287-2011 可锻铸铁管路连接件
发布时间:2023-07-13 17:07:49     作者:     阅读数:2964阅读
详细介绍

GB/T3287-2011可锻铸铁管路连接件

本标准按照GB/T1.1--2009给出的规则起草。
本标准使用重新起草法修改采用欧共体标准EN10242:1994/A2:2003<螺纹式可锻铸铁管件》。
本标准代替GB/T 3287-2000《可锻铸铁管路连接件》,与GB/T 3287--2000相比主要变化如下:
增加了管螺纹轴线垂直度的极限偏差值和检测方法;
增加了管件端部倒角轴向长度的上限值;
对气密性试验效果的保证和确认做出了更具体的规定。
本标准规定了可锻铸铁管路连接件的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于公称尺寸(DN)6~150输送水、油、空气、煤气、蒸汽用的一般管路上连接的管件。指定与符合GB/T7306.1或GB/T7306.2规定的螺纹相连接。

产品有黑件跟热镀锌2种表面处理方式

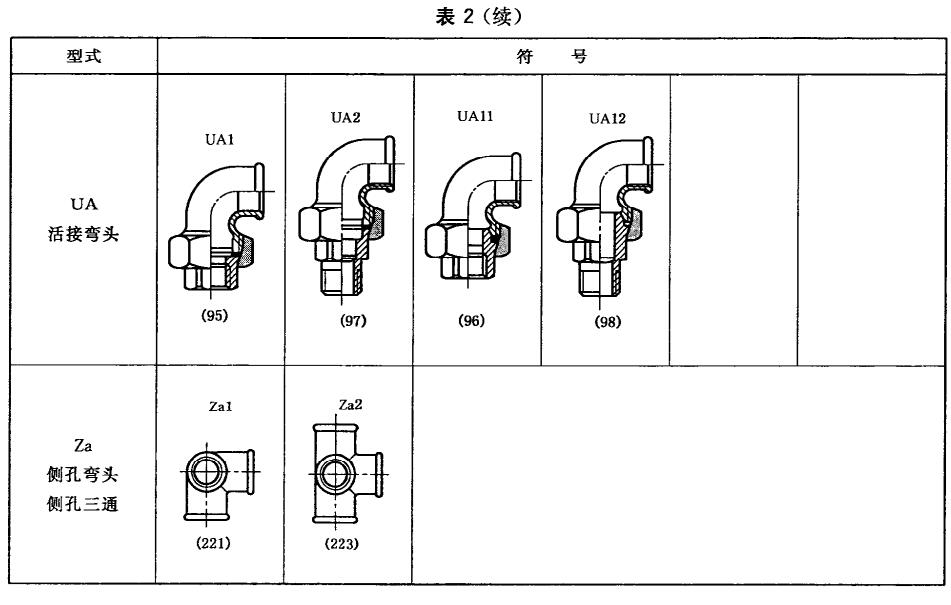

产品样式如下类型:


4.3.3标记示例
a)等径弯头,管件规格 2,黑色表面,设计符号A:
弯头GB/T 3287 A1-2-Fe-A
b)
异径三通,主管管件规格2,支管管件规格1,热镀锌表面,设计符号C:
三通GB/T 3287 B1-2X1-Zn-C
c) 异径三通,主管管件规格1和规格3/4,支管管件规格1/2 ,黑色表面,设计符号分别为B和D;
设计符号B):三通GB/T 3287 BI-1X1/2X 3/4-Fe-B
设计符号D):三通GB/T 3287 BI-1X1/2X3/4-Fe-D
5要求
5.1管件材料
5.1.1 管件应使用符合GB/T 9440的可锻铸铁材料(其他见5. 1.2) ,所用材料根据设计者的要求按下
列牌号选取(见5.4.1):
KTB 400-05或KTB 350-04用于白心可锻铸铁
KTH 350-10 或KTH 300-06用于黑心可锻铸铁;

6.3.1密 封管螺纹
制造方应该以足够的控制措施确保密封管螺纹符合GB/T7306.1或GB/T7306.2的要求。
注:GB/T22091.1和JB/T10031推荐了量规体系,如果其他的量规体系也能保证获得与前者相同的结果,并符
合GB/T 7306. 1、GB/T 7306. 2螺纹的要求,则此检验体系也可使用。
